Дверь багажного отделения - снятие и установка
Замечание.
Питание к электрооборудованию двери подводится по двум жгутам проводов, проложенным по задним стойкам. Чтобы снять дверь с автомобиля, необходимо извлечь оба жгута проводов из ее внутренних полостей. Для этого придется вынуть наконечники всех проводов из соединительных колодок. Удобнее снять часть облицовки багажного отделения и отсоединить жгуты от бортовой сети автомобиля, а затем разобрать снятую дверь.
Для выполнения работы необходим помощник.
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").
2. Снимаем полку багажного отделения.

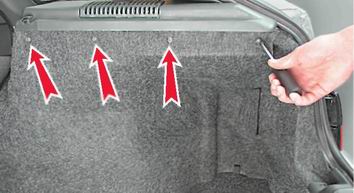

3. Крестовой отверткой отворачиваем четыре самореза крепления правой обивки багажного отделения и снимаем обивку.

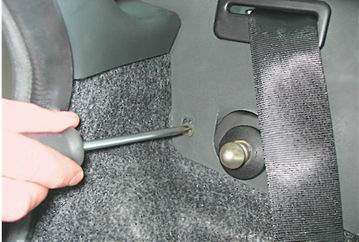

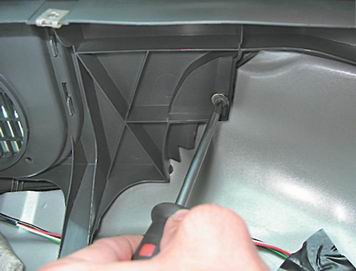

4. Той же отверткой отворачиваем три самореза нижнего крепления...
...и один саморез переднего крепления опоры полки багажного отделения.

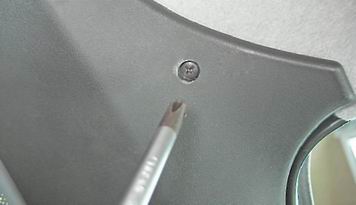

5. Крестовой отверткой отворачиваем саморез крепления накладки стойки проема багажного отделения.

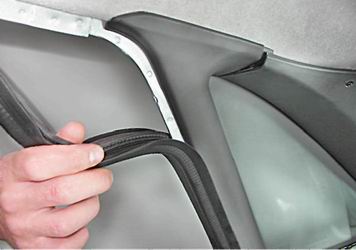

6. Снимаем уплотнитель двери с верхней части задней стойки.

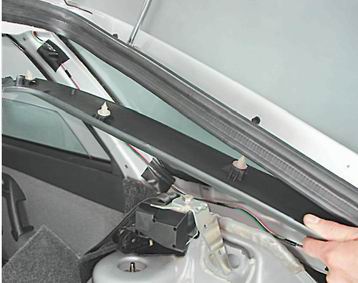

7. Шлицевой отверткой поддеваем и снимаем накладку задней стойки (она закреплена на двух держателях).

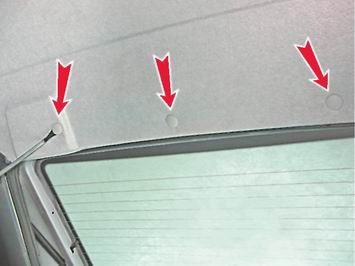

8. Съемником или двумя шлицевыми отвертками извлекаем кнопки трех держателей заднего крепления обивки потолка.

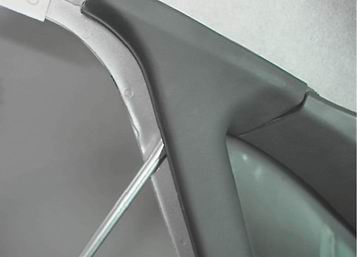

9. Шлицевой отверткой поддеваем и снимаем накладку стойки проема багажного отделения.
Совет.
Запомните или пометьте, как проложен жгут проводов.

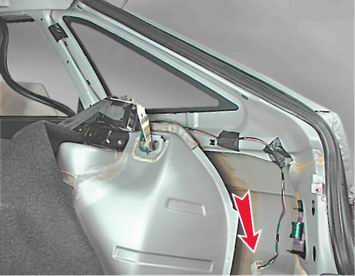

10. Разъединяем колодки жгута проводов.

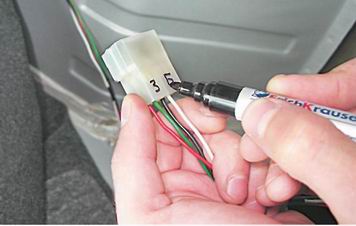

11. На колодке жгута проводов двери багажного отделения маркером помечаем цвета проводов.

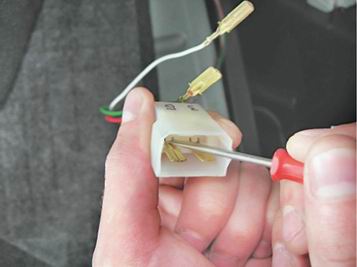

12. Тонкой шлицевой отверткой поджимаем фиксирующий выступ вывода и вытягиваем наконечник провода из колодки. Аналогично отсоединяем от колодки все провода.

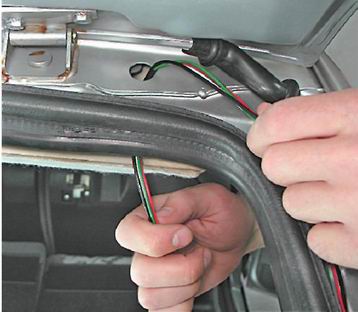

13. Извлекаем защитный чехол правого жгута проводов из отверстия в панели крыши. Стараясь не повредить изоляцию проводов кромками отверстия, вытягиваем провода наружу.
14. Аналогично извлекаем жгут проводов с левой стороны автомобиля.
15. Шлицевой отверткой извлекаем чехол шланга омывателя.

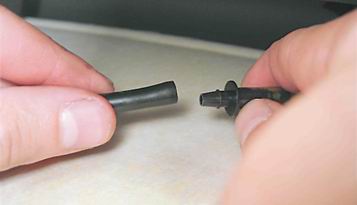

16. Отжав заднюю кромку обивки потолка, отсоединяем шланг форсунки омывателя от пластмассового переходника.
Замечание.
Дальнейшие операции осуществляются с помощником, который должен выполнять аналогичные действия с другой стороны двери тем же инструментом.

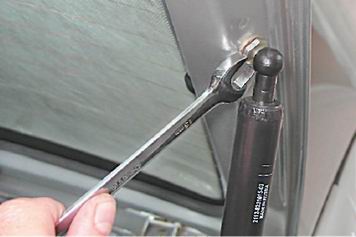

17. Удерживая дверь, рожковым ключом на 13 мм отворачиваем шаровой палец верхнего крепления газового упора и отсоединяем его от двери.

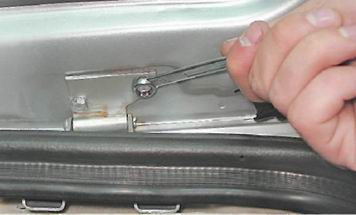

18. Удерживая дверь, накидным ключом на 13 мм отворачиваем два болта крепления двери к петле и снимаем дверь с автомобиля.
19. При необходимости разбираем дверь.
Установка
Устанавливаем дверь в обратной последовательности.
