Приводы передних колес - проверка технического состояния
Срок службы привода зависит от состояния его шарниров. Шарниры достаточно долговечны и при условии бережной эксплуатации автомобиля могут прослужить более 100 тыс. км. Как правило, наружные шарниры приводов выходят из строя раньше внутренних. Срок службы шарниров сокращают: активный стиль вождения, вмешательство в конструкцию подвески автомобиля (установка прокладок между кузовом и телескопическими стойками), но больше всего - повреждение их защитных резиновых чехлов. При разрыве чехла вода и грязь попадают во внутреннюю полость шарнира. В результате из шарнира вымывается смазка, ускоряется его износ. Разрыв защитного чехла может произойти в результате естественного старения резины или механического повреждения (при движении автомобиля в глубокой колее; когда передние колеса автомобиля "зарываются" в грунт, песок или обледенелый снег; в результате замерзания льда или застывания глины на чехле наружного шарнира).

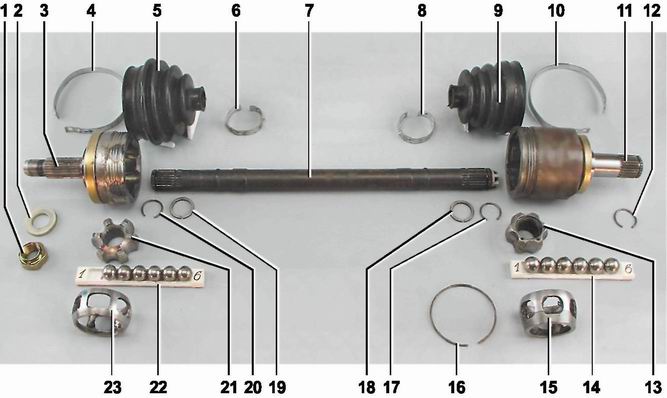

Детали левого привода:
1 - специальная гайка ступицы; 2 - упорная шайба гайки; 3 - корпус наружного шарнира; 4 - большой хомут чехла наружного шарнира; 5 - защитный чехол наружного шарнира; 6 - малый хомут чехла наружного шарнира; 7 - вал привода; 8 - малый хомут чехла внутреннего шарнира; 9 - защитный чехол внутреннего шарнира; 10 - большой хомут чехла внутреннего шарнира; 11 - корпус внутреннего шарнира; 12 - стопорное кольцо хвостовика внутреннего шарнира; 13 - внутренняя обойма внутреннего шарнира; 14 - шарики внутреннего шарнира; 15 - сепаратор внутреннего шарнира; 16 - фиксатор внутреннего шарнира; 17 - стопорное кольцо обоймы внутреннего шарнира; 18 - упорное кольцо обоймы внутреннего шарнира; 19 - упорное кольцо обоймы наружного шарнира; 20 - стопорное кольцо обоймы наружного шарнира; 21 - внутренняя обойма наружного шарнира; 22 - шарики наружного шарнира; 23 - сепаратор наружного шарнира.Примечание.
Вал правого привода длиннее и изготовлен из трубы.При разрыве чехла и неблагоприятных условиях (грязь, пыль, снег) шарнир может прийти в негодность за несколько десятков километров. Поврежденный защитный чехол можно заменить, если неисправность обнаружена до того, как шарнир вышел из строя. При этом шарнир необходимо разобрать, промыть и заложить новую смазку.
Об износе наружного шарнира могут свидетельствовать щелчки в районе ступицы переднего колеса при движении в крутом повороте. По мере износа шарнира щелчки будут усиливаться и довольно быстро перерастут в постоянный хруст даже при движении по прямой. Несвоевременный ремонт приведет к разрушению шарнира.
Рекомендация.
Проверять техническое состояние шарниров следует через каждые 10-15 тыс. км. Лучше всего эту процедуру совместить с заменой масла, когда автомобиль будет находиться на эстакаде или смотровой яме.
Для выполнения работы потребуется помощник, а также смотровая яма или эстакада.
Последовательность выполнения
1. Подготавливаем автомобиль к выполнению работы и (см. "Подготовка автомобиля к техническому обслуживанию и ремонту"), вывешиваем на подставках передние колеса автомобиля и включаем нейтральную передачу.
2. Осматриваем защитные чехлы шарниров приводов, убеждаемся в их целостности и отсутствии утечки смазки из них.
3. Устанавливаем колеса в направление прямолинейного движения. Рукой перемещаем и вращаем валы приводов в разных направлениях. Таким образом, убеждаемся в отсутствии люфтов между деталями приводов.
4. Вращая переднее колесо рукой, проверяем вал привода на отсутствие биения.
5. Поочередно поворачивая передние колеса то в одну, то в другую сторону и вращая их, убеждаемся в отсутствии посторонних звуков (стуков и хруста) в наружных и внутренних шарнирах.
Рекомендации.
У исправного шарнира наличие посторонних звуков при работе или люфтов между деталями недопустимо. Неисправный шарнир следует заменить (либо отдельно, либо весь привод в сборе). Порванный чехол следует заменять только в том случае, если шарнир исправен.
