эксплуатация, техническое обслуживание, ремонт автомобиля Lada 112 с 8 и 16-клапанными двигателями 1,5i и 1,6i
Замок передней двери - снятие, установка и регулировка
Замечание.
Замок двери состоит из внутренней и наружной части. При неисправности наружной части ее можно заменить, не снимая обивку двери (см. "Наружная часть замка передней двери - замена"). При замене или ремонте внутренней части замка обивку двери необходимо снять.
Снятие
1. Снимаем обивку двери (см. "Обивка передней двери - снятие и установка").
2. Снимаем полиэтиленовую пленку с двери.
3. Крестовой отверткой отворачиваем три винта крепления внутренней ручки открывания двери.
4. Отсоединяем тягу внутренней ручки от замка:
а) Поддев шилом, снимаем фиксатор со штифта рычага замка (см. поз. 4, фото п. 6).
б) Снимаем со штифта шайбу и задний конец тяги внутренней ручки.
5. Снимаем внутреннюю ручку в сборе с тягой.
6. Шлицевой отверткой отсоединяем пластмассовые наконечники тяги наружной ручки замка (3) и тяги выключателя (личинки) замка (2) от рычагов замка. Наконечник тяги кнопки блокировки замка (1) можно не отсоединять.

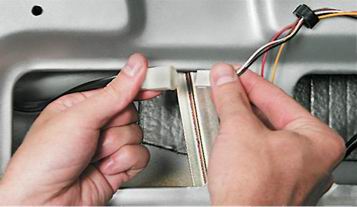

7. Разъединяем колодки проводов выключателя центрального замка.

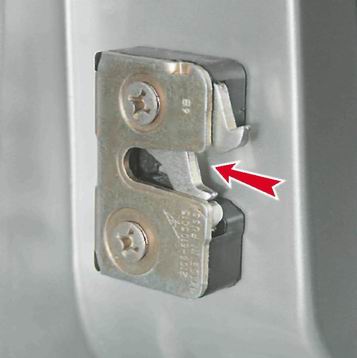

8. Отворачиваем два винта замка (см. "Наружная часть замка передней двери - замена") и снимаем наружную часть замка.

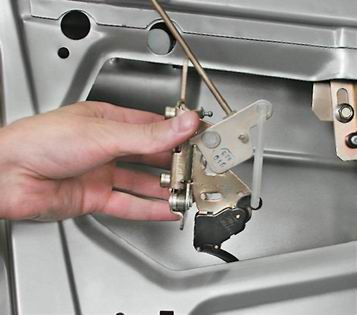

9. Извлекаем внутреннюю часть замка в сборе с тягой блокирующей кнопки и выключателем центрального замка из двери.
Замечание.
В передней правой двери установлен мотор-редуктор блокировки замка. Снимаем его аналогично снятию мотор-редуктора задней двери (см. "Замок задней двери - снятие, установка и регулировка").
10. Перед снятием фиксатора замка помечаем его положение на средней стойке кузова (маркером или фломастером).
11. Снимаем фиксатор замка (см. "Замок передней двери - снятие, установка и регулировка").
Замечание.
Под фиксатором могут быть установлены регулировочные прокладки. При сборке их следует установить на место.
Установка
Устанавливаем замок двери в обратной последовательности.
Совет.
Надевать пластмассовые наконечники на шаровые пальцы рычагов замка удобно раздвижными пассатижами.
Фиксатор замка устанавливаем по нанесенным на стойку кузова меткам. Если дверь плохо закрывается (например, с металлическим стуком или приходится сильно хлопать дверью, чтобы закрыть), регулируем замок (см. ниже).
Регулировка
Замечание.
Замок двери регулируется изменением положения фиксатора на стойке. При закрывании двери выступающая часть корпуса фиксатора не должна задевать дверь и элементы наружной части замка.
Палец фиксатора должен входить в прорезь наружной части замка, не касаясь кромок прорези.
1. Ослабляем затяжку пальца фиксатора и двух винтов крепления фиксатора (см. выше п. 9). Изменяя положение фиксатора в вертикальной плоскости, добиваемся оптимального положения пальца фиксатора в прорези замка.
2. Плотность прикрытия двери регулируем перемещением фиксатора в горизонтальной плоскости.
3. Если фиксатор задевает замок или дверь, то соответственно увеличиваем или уменьшаем количество регулировочных прокладок, установленных под фиксатором.
Совет.
Дополнительные регулировочные прокладки можно изготовить самостоятельно, вырезав их из листового металла (например, из алюминия).
4. По окончании регулировки затягиваем винты крепления и палец фиксатора замка.
