ВАЗ 2113 (Lada Samara 113)







Поперечный рычаг подвески - снятие и установка

Для выполнения работы потребуется:

- смотровая яма или эстакада;

- бородок.

Снятие

1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").

2. Снимаем переднее колесо (см. "Колесо - замена").

3. Снимаем брызговик двигателя (см. "Брызговик двигателя - снятие и установка").

4. Отворачиваем два болта крепления шаровой опоры к поворотному кулаку (см. "Шаровая опора стойки - снятие и установка").

Внимание!

Выполняя следующую операцию, соблюдайте осторожность, так как стабилизатор находится в напряженном состоянии.

5. Вынимаем болт крепления стойки стабилизатора к рычагу (см. "Стабилизатор поперечной устойчивости - замена стоек").

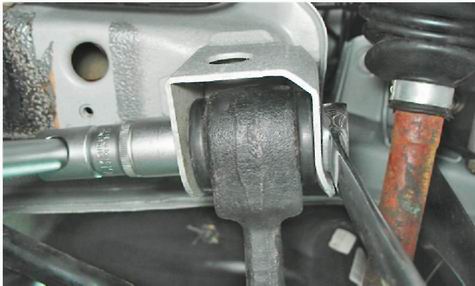

6. Двумя ключами на 19 мм отворачиваем гайку болта крепления поперечного рычага к кронштейну кузова и вынимаем болт.

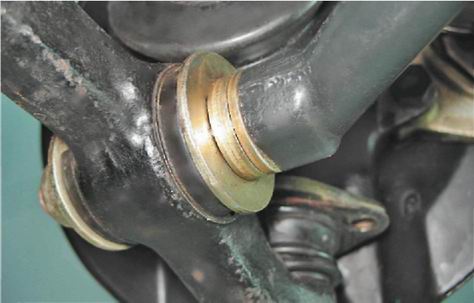

7. Чтобы при установке рычага минимизировать нарушение регулировки угла продольного наклона оси поворота, подсчитайте и запишите количество регулировочных шайб находящихся на заднем конце продольной растяжки.

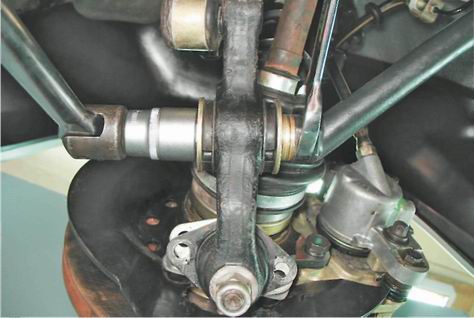

8. Удерживая растяжку от проворачивания рожковым ключом на 24 мм, торцовым ключом того же размера с длинным воротком отворачиваем гайку заднего конца растяжки.

9. Снимаем с заднего конца продольной растяжки упорную шайбу.

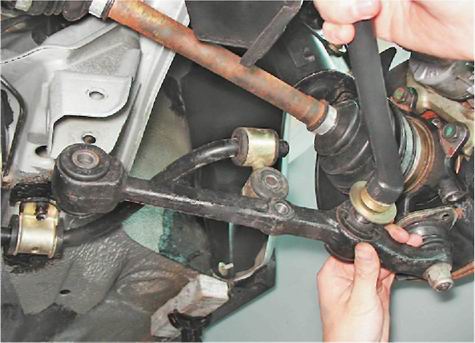

10. Снимаем нижний рычаг в сборе с шаровой опорой с продольной растяжки.

11. Чтобы не потерять, снимаем с растяжки упорную и регулировочные шайбы.

12. При необходимости зажимаем рычаг в тисках и выпрессовываем из него палец шаровой опоры (см. "Шаровая опора стойки - снятие и установка").

Установка

Устанавливаем рычаг в обратной последовательности.

Предупреждение!

При установке регулировочной шайбы необходимо, чтобы фаска на ее внутренней кромке была обращена к растяжке.

Рекомендация:

Окончательно затягивайте гайки крепления резинометаллических шарниров только после установки автомобиля на колеса.
