эксплуатация, техническое обслуживание, ремонт мотоцикла ИЖ Планета-5
Ступица заднего колеса - разборка и сборка
Разборка
1. Разбираем главную передачу, как было показано выше.
2. Плоскогубцами вынимаем шплинт из шарнирного пальца тормозных колодок.

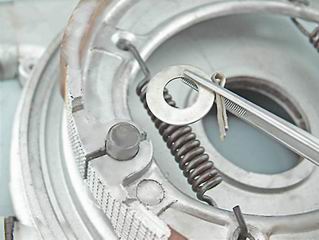

2. Снимаем шайбу.

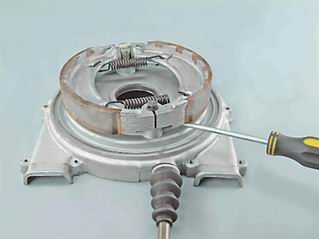

3. Поддеваем отверткой тормозные колодки возле шарнирного пальца.

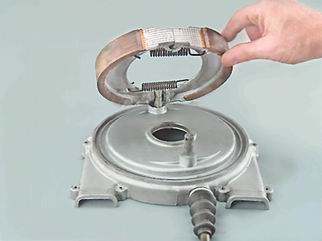

4. Снимаем колодки.
Внимание!
Тормозные колодки заменяем, если толщина их накладок стала менее одного миллиметра.

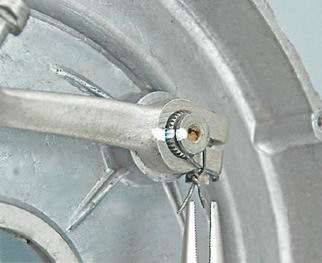

5. Плоскогубцами снимаем контровочную проволоку стяжного болта.

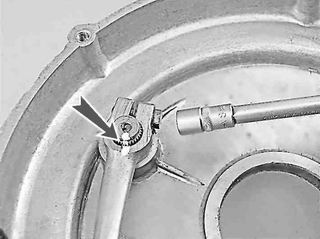

6. Ключом на 8 мм ослабляем стяжной болт и ставим метки на валик кулачка и рычаг для облегчения последующей сборки.

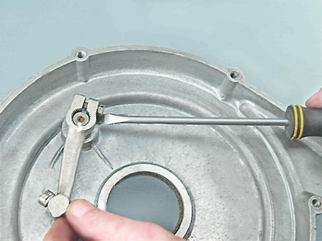

7. Поддевая отверткой, снимаем рычаг тормоза.

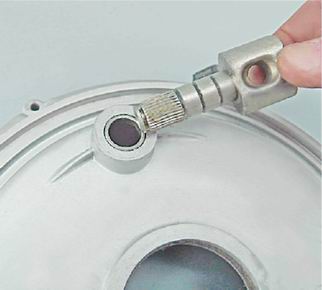

8. Вынимаем валик кулачка.
Сборка
Промываем все детали водой с моющим средством.
Сборку ступицы заднего колеса производим в обратной последовательности, совмещая ранее сделанные метки.
При этом наносим пластичную смазку на шарнирный палец, валик кулачка и сам кулачок.
Внимание!
Количество смазки должно быть минимальным, чтобы она не попала на рабочие поверхности тормоза.
Не забудьте законтрить проволокой стяжной болт.
