Сцепление

Сцепление - сухое, однодисковое, постоянно включенное, беззазорное, с тросовым приводом, предназначено для передачи крутящего момента от коленчатого вала двигателя к первичному валу коробки передач с возможностью кратковременного их разъединения и плавного соединения. Плавность включения сцепления обеспечивается проскальзыванием ведомого диска относительно нажимного диска и маховика.

Сцепление установлено на маховике и закрыто алюминиевым картером, который крепится болтами к блоку цилиндров. С другой стороны картер сцепления соединен с картером коробки передач.

На шлицах первичного вала коробки передач свободно установлен ведомый диск, разделенный радиальными прорезями на двенадцать секторов. К ведомому диску с двух сторон приклепаны фрикционные накладки из специального материала. Крутящий момент от ведомого диска на его ступицу передается через пружинно-фрикционный демпфер (гаситель крутильных колебаний).

Ведущая часть сцепления (корзина) крепится к маховику шестью болтами. Корзина состоит из нажимного диска, кожуха и диафрагменной нажимной пружины. Нажимной диск подвижно закреплен на упругих пластинах внутри кожуха. Под действием диафрагменной пружины ведомый диск зажимается между нажимным диском и маховиком.

К педали шарнирно крепится верхний наконечник троса. Нижний наконечник троса шарнирно связан с вилкой выключения сцепления, ось которой установлена на двух пластмассовых втулках в картере сцепления. Выжимной подшипник - шариковый, радиально-упорный. Муфта выжимного подшипника надета на направляющую втулку и пружиной прижата к вилке выключения сцепления.

Выключение сцепления происходит при нажатии педали сцепления. При повороте вилки происходит продольное перемещение выжимного подшипника по направляющей втулке.

Внешнее кольцо выжимного подшипника постоянно прижато к лепесткам диафрагменной пружины и вращается вместе с ней.

При включенном сцеплении его ведущая и ведомая части вращаются как одно целое, передавая крутящий момент от коленчатого вала двигателя на первичный вал коробки передач. При нажатии педали сцепления вилка выключения сцепления, поворачиваясь, перемещает выжимной подшипник с его муфтой по направляющей втулке. Подшипник воздействует на диафрагменную пружину, которая, прогибаясь, отводит нажимной диск от ведомого и передача крутящего момента прекращается. При отпускании педали все детали сцепления под действием пружин возвращаются в исходное положение.

В процессе эксплуатации накладки ведомого диска изнашиваются. По мере износа педаль сцепления поднимается над полом и ее ход увеличивается. Поэтому при проведении технического обслуживания необходимо проверять состояние сцепления (см. ниже, "Проверка технического состояния сцепления") и регулировать ход педали.

Регулировка привода сцепления (хода педали) осуществляется путем изменения положения нижнего наконечника оболочки троса в кронштейне его крепления.

На автомобилях с 16-клапанными двигателями (2112 и 21124) устанавливается сцепление, отличающееся характеристиками нажимной пружины ведущей части и пружинами демпфера ведомого диска от сцепления, применяемого на автомобилях с 8-клапанными двигателями (2111 и 21114).

Предупреждение!

Отличить сцепление автомобилей с 16-клапанными двигателями можно по отверстию между лепестками диафрагменной пружины...

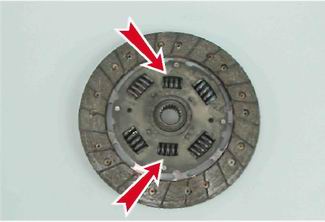

...и двум смещенным к центру пружинам демпфера.
